一、铆接原理和应用：

       热铆、铆接是一种连接两个甚至多个零件的连接工艺，其中1件要求是热塑性材料，其余件可以是金属或者非金属件。通过超声波、热气、热模或者红外，加热软化塑料铆柱（达到玻璃化转变温度Tg以上），再通过治具铆头对铆柱施加压力并成型，从而压紧连接件。

       热铆工艺经济性好，适合大批量生产，广泛应用在汽车零部件、通讯元器件、医疗和消费电器领域。铆接常见的材料，如PC、PA加玻纤、PP、PS和ABS。

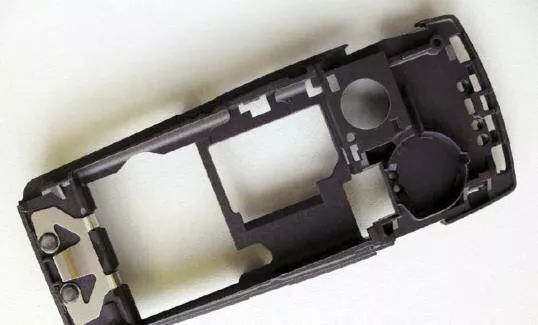

手机塑料外壳与金属电池夹的连接

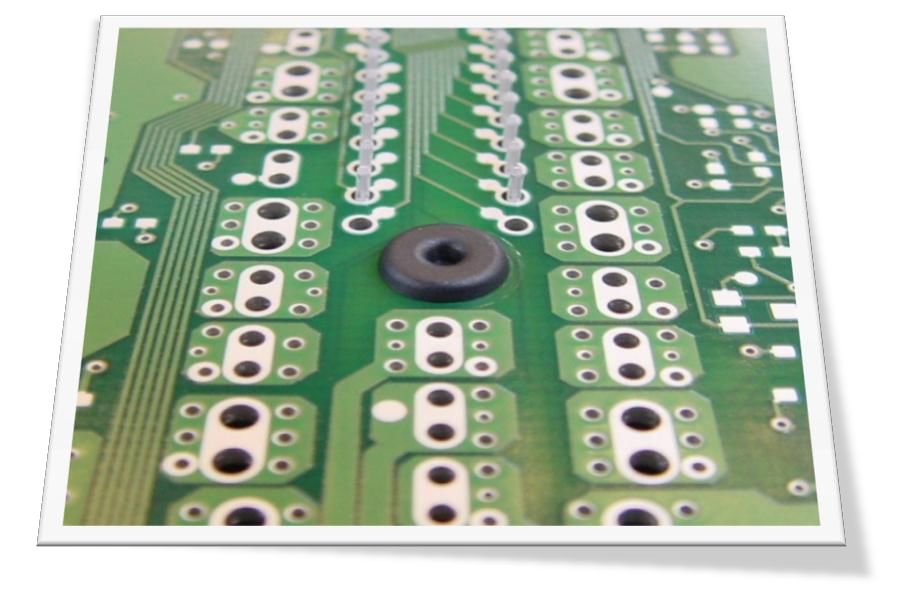

PCB板与支架的连接

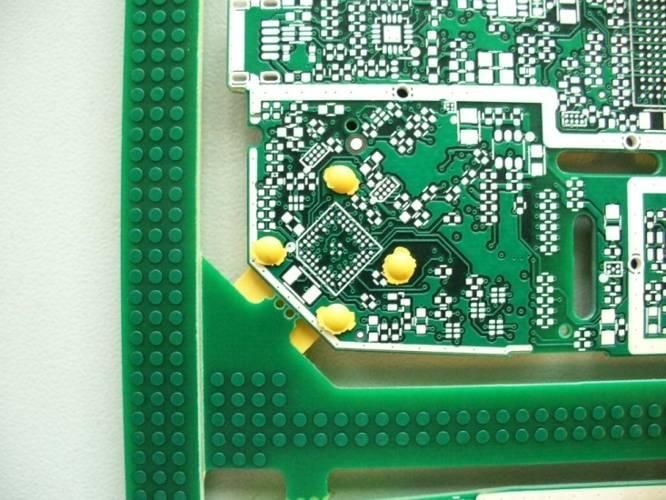

PCB板与外壳的连接

       不含玻纤的塑料非常适合采用铆接工艺，容易获得良好的外观和强度，工艺调整窗口较宽。

       对于含有玻纤的塑料，需要精细设定参数以达到适合的温度范围。如果是热铆，要求温度控制在±10°的范围内。如果温度过高，玻璃纤维从塑料中析出，导致粘料和粗糙的表面。如果温度较低，导致裂纹和冷成型。

二、 常见的铆头设计：

       铆柱直径越小，越容易充分加热，蓝颜gtv时间也较短。而铆柱直径越大，容易导致表面过热而里面还是冷的，从而引起外观不良、裂纹或者强度不足问题。因此，对不同直径的铆柱，我们采用不同的设计。

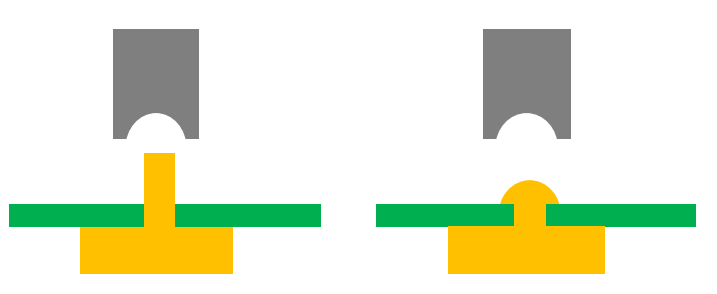

圆头铆接，用于直径较小的铆柱

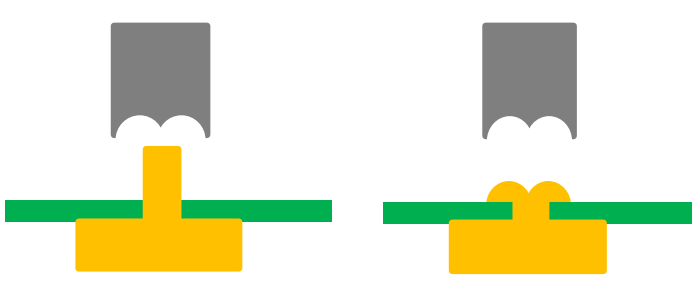

双圆头铆接，适合直径中等大小的铆柱

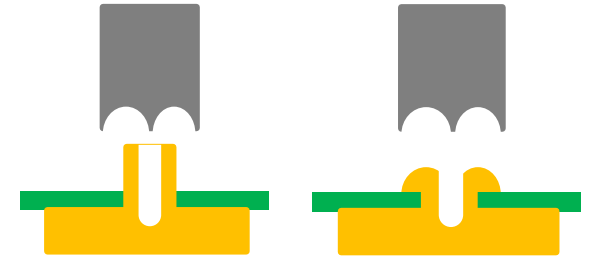

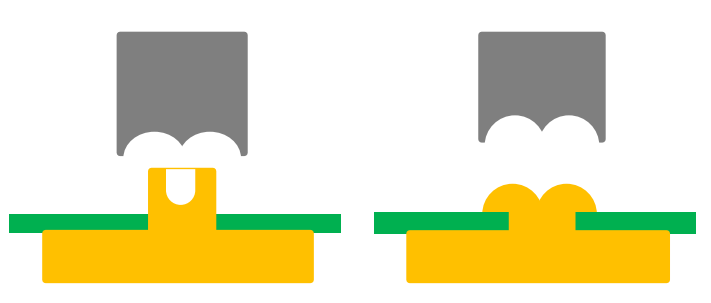

管状、空心铆柱，适合外径较大的铆柱

管状/空心铆柱，适合外径较大的铆柱

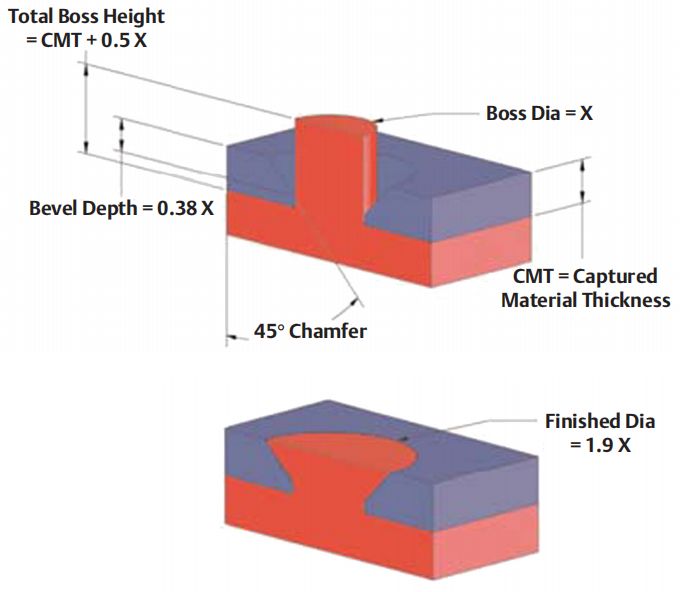

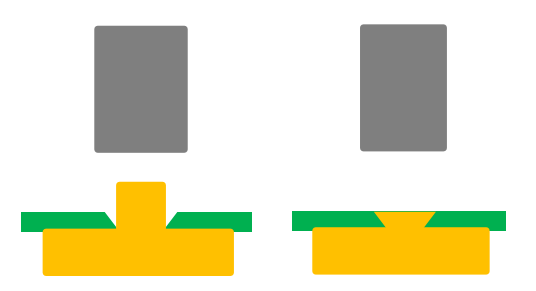

埋头/沉头铆接

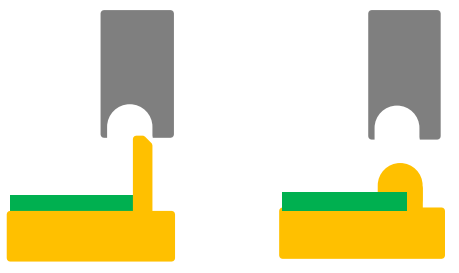

翻边铆接

三、铆点设计参考：

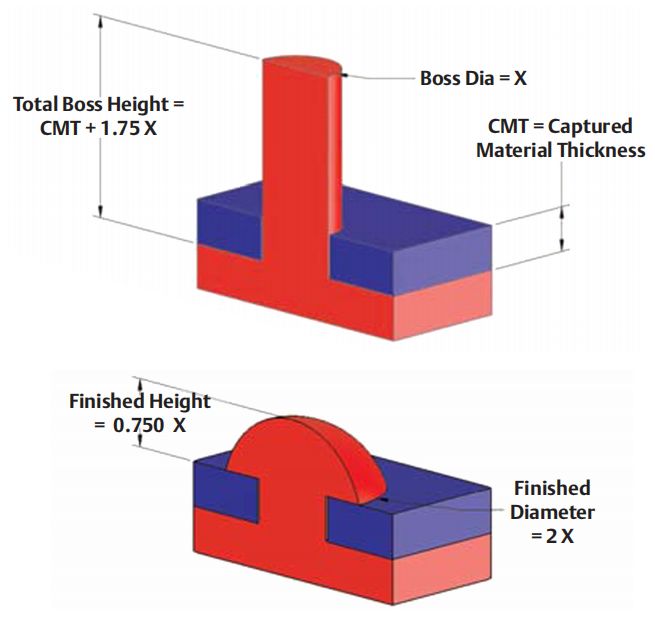

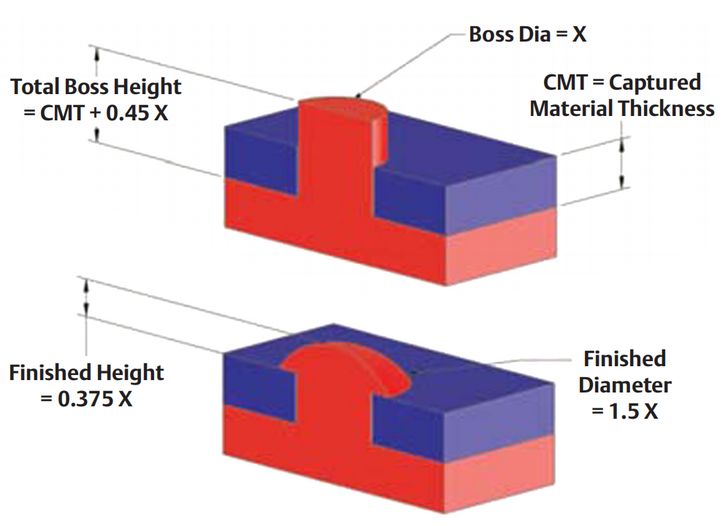

3.1圆头铆接A-大轮廓

• 适合直径小于6mm的铆柱

• 可应用在含有33%玻纤的塑料铆接

• 同样适合于容易降解材料的铆接

• 圆头铆接有大小两种轮廓，该设计属于大轮廓，强度大但是蓝颜gtv时间较长（相比小轮廓）

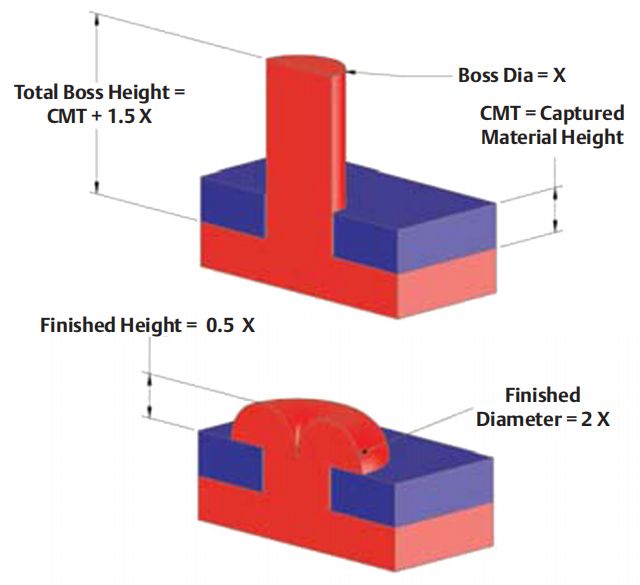

3.2 圆头铆接B-小轮廓

• 适合直径小于6mm的铆柱

• 可应用在含有33%玻纤的塑料铆接

• 同样适合于容易降解材料的铆接

• 圆头铆接有大小两种轮廓，该设计属于小轮廓，蓝颜gtv时间短

3.3 双圆头铆接A-大轮廓

• 适用于直径大于2mm的铆柱

• 非常适合低密度不耐磨的材料铆接

• 熔化凝固的材料集中在焊缝正上方

• 铆柱和模具铆头的对中精度尤其重要

• 治具设计时，要考虑X-Y方向的微调机构，以获得完美的铆点形状

• 铆点形状类似于铆钉，外观漂亮

3.4 双圆头铆接B-小轮廓

• 适用于直径大于2mm的铆柱

• 非常适合低密度不耐磨的材料铆接

• 熔化凝固的材料集中在焊缝正上方

• 铆柱和模具铆头的对中精度尤其重要

• 治具设计时，要考虑X-Y方向的微调机构，以获得完美的铆点形状

• 铆点形状类似于铆钉，外观漂亮

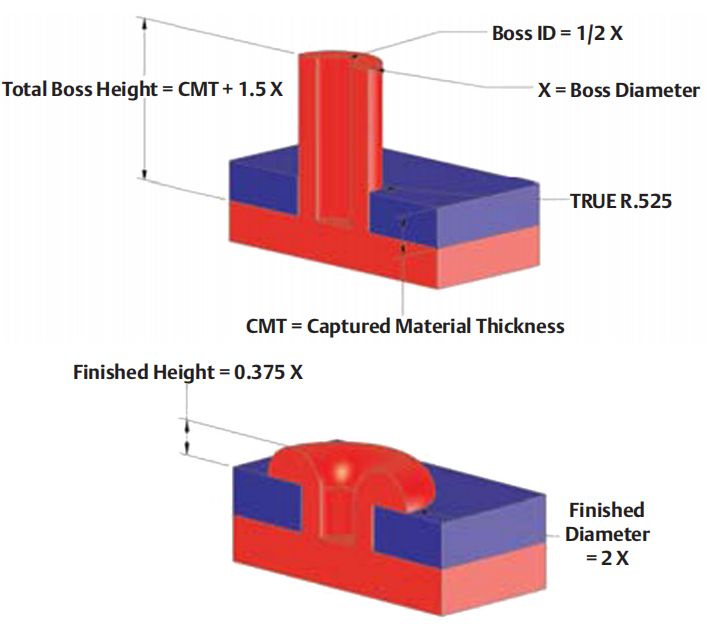

3.5 管状/空心铆点

• 适用于直径大于4mm的铆柱

• 不需要熔化大量的塑料，也能获得高强度的铆点

• 可避免铆点背面缩痕

• 因为中空，所以可以用自攻螺丝修复连接

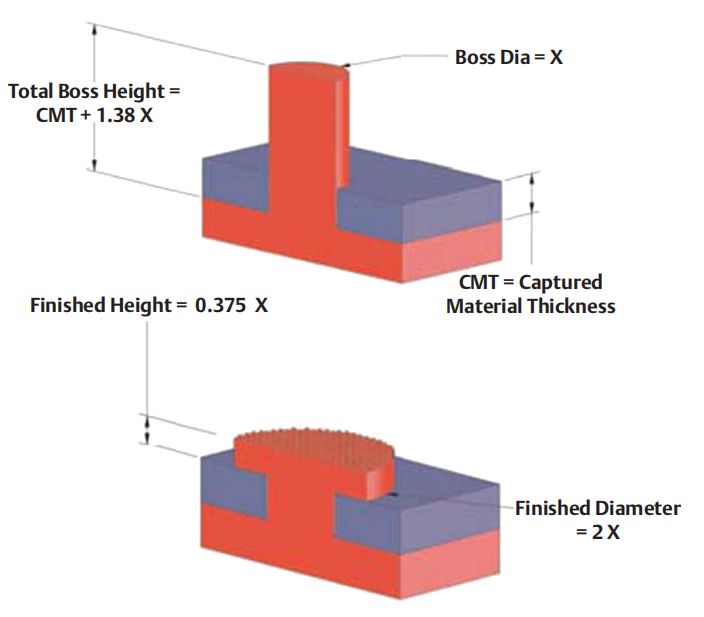

  3.6 滚花铆接



  • 使用滚花铆点的一个主要原因是美观，而不重点关注强度

  • 滚花的形式根据需求设计

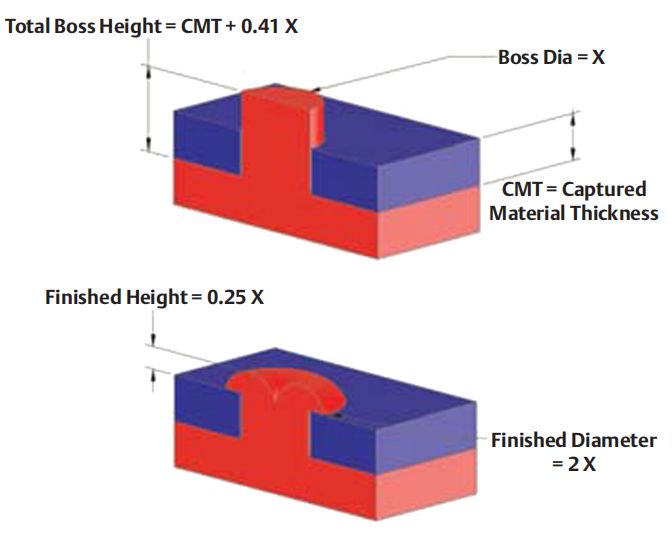

  3.7 平头/埋头铆接



  • 用于要求平面无凸起的表面

  • 需要连接件有足够的厚度以形成强壮的连接

  • 铆柱的体积非常重要，以保证每次蓝颜gtv完成是一致的平面
